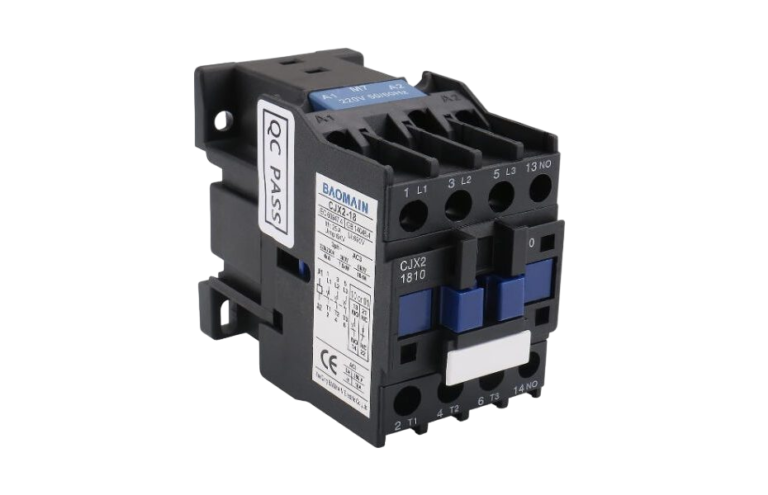

¿Qué es un contactor?
Un contactor es un dispositivo electromecánico utilizado para controlar el encendido y apagado de un circuito eléctrico. Su funcionamiento se basa en el principio de la electromagnética. Cuando se aplica una corriente eléctrica a su bobina, se genera un campo magnético que atrae un núcleo móvil, cerrando los contactos principales y permitiendo que la corriente fluya a través del circuito que se desea controlar.
Los contactores son similares a los relés, pero están diseñados para manejar corrientes mucho más altas y se utilizan principalmente en aplicaciones industriales. Estos dispositivos son esenciales en sistemas donde se requiere conmutar grandes cargas eléctricas, como motores, calefactores, y otros equipos industriales. Además, proporcionan un método seguro y eficiente para el control de maquinaria pesada sin la necesidad de que los operadores interactúen directamente con el equipo de alta potencia.
Partes de un contactor
- Bobina: Es el componente electromagnético del contactor. Cuando se energiza, genera un campo magnético que atrae el núcleo móvil.
- Núcleo Móvil: Este núcleo es atraído hacia la bobina cuando se energiza, cerrando los contactos principales.
- Contactos Principales: Son los contactos que se cierran o se abren para permitir o interrumpir el flujo de corriente en el circuito principal. Están diseñados para manejar altas corrientes.
- Contactos Auxiliares: Son contactos adicionales que pueden ser normalmente abiertos (NO) o normalmente cerrados (NC). Se utilizan para funciones de señalización o control secundario.
- Arco de Extinción: Es un mecanismo para extinguir el arco eléctrico que se genera cuando se abren los contactos principales, evitando daños y aumentando la vida útil del contactor.
Funcionamiento de un contactor
El funcionamiento de un contactor se puede entender a través de una secuencia dinámica de eventos electromagnéticos. Imagina un circuito en el que necesitamos controlar el flujo de corriente a un motor grande. Cuando activamos el interruptor, se envía una corriente eléctrica a la bobina del contactor, lo que genera un campo magnético. Este campo magnético es suficientemente fuerte para atraer el núcleo móvil del contactor, que está en reposo cuando no hay corriente en la bobina.
El movimiento del núcleo móvil es fundamental. Al ser atraído por el campo magnético, el núcleo móvil se desplaza y cierra los contactos principales del contactor. Estos contactos, que antes estaban abiertos, permiten ahora que la corriente eléctrica fluya a través del circuito principal, energizando el motor y poniendo en marcha su funcionamiento.
Además, en muchos contactores, hay contactos auxiliares que también se activan con el movimiento del núcleo móvil. Estos contactos auxiliares pueden realizar funciones adicionales como enviar señales de estado a otros sistemas de control o activar luces indicadoras.
Cuando se desea detener el motor, se corta la corriente que alimenta la bobina del contactor. Al desaparecer la corriente, el campo magnético colapsa, lo que hace que el núcleo móvil regrese a su posición original gracias a un resorte de retorno. Este regreso a la posición de reposo abre los contactos principales, interrumpiendo el flujo de corriente al motor y deteniéndolo.
Durante la apertura de los contactos principales, puede generarse un arco eléctrico debido a la corriente que fluye a través del circuito. Los contactores están diseñados con mecanismos de extinción de arco, como cámaras de arco, que ayudan a disipar rápidamente este arco, protegiendo así los contactos y asegurando la durabilidad del dispositivo.
Tipos de contactores

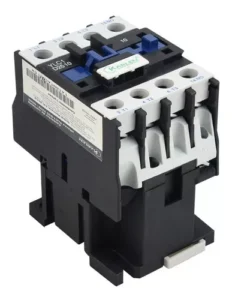

Contactor de CA (Corriente alterna)
Existen diferentes tipos de contactores según su aplicación y características técnicas. Los contactores de CA están diseñados para controlar cargas alimentadas por corriente alterna, típicamente utilizados en motores de corriente alterna y sistemas de iluminación.
Contactor de CA (Corriente alterna)
Por otro lado, los contactores de CC están optimizados para cargas alimentadas por corriente continua, como sistemas de baterías y motores de corriente continua. Usados para controlar cargas alimentadas por corriente continua, como sistemas de baterías y ciertos tipos de maquinaria industrial.
Contactor por número de polos
También se pueden clasificar por el número de polos: unipolares, bipolares y tripolares, dependiendo del número de circuitos que controlan:

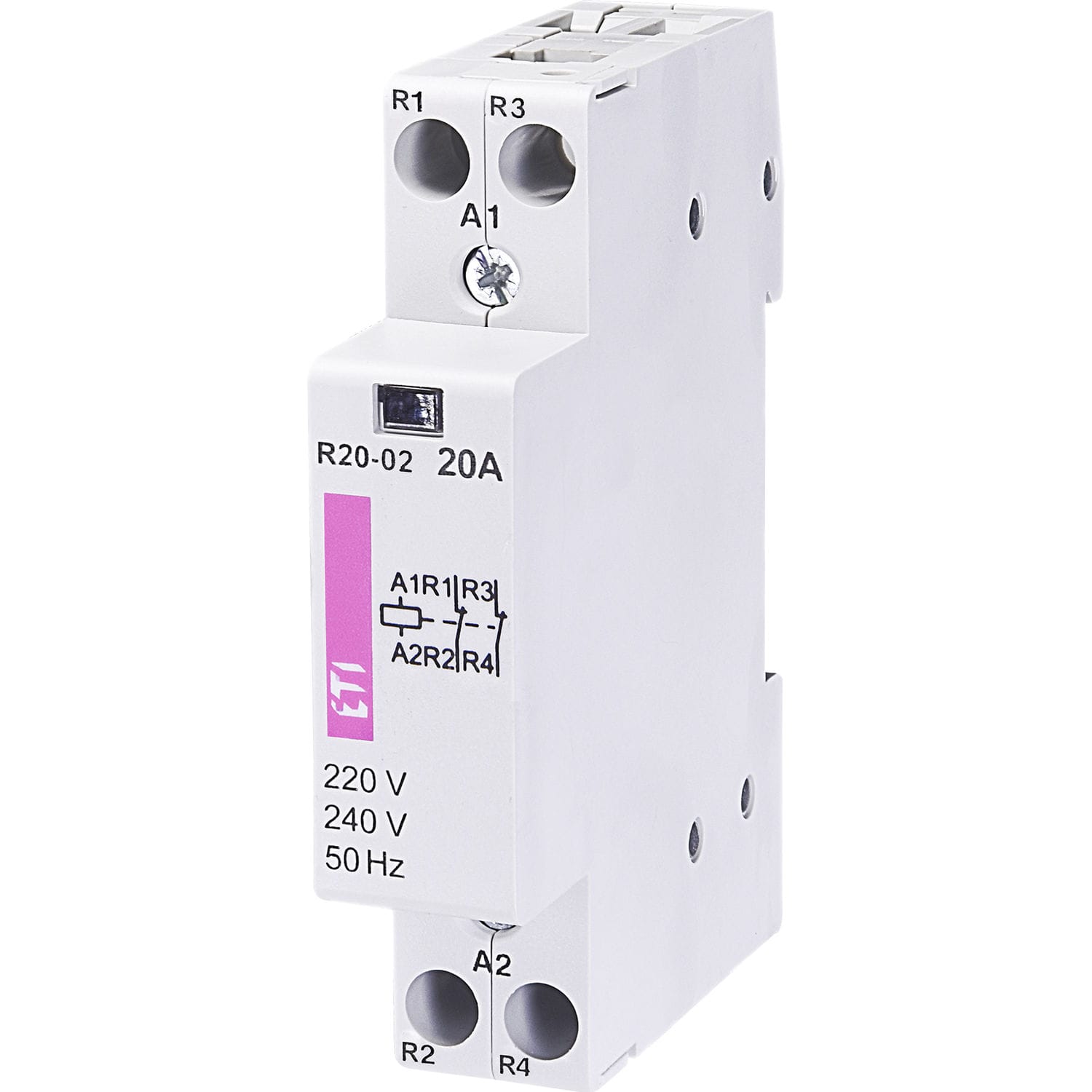

- Unipolares: Controlan un solo circuito.

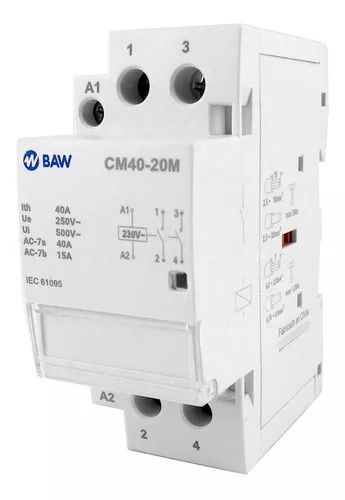

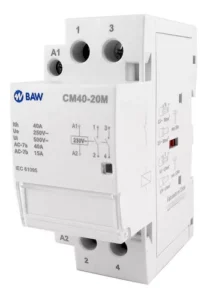

- Bipolares: Controlan dos circuitos simultáneamente.

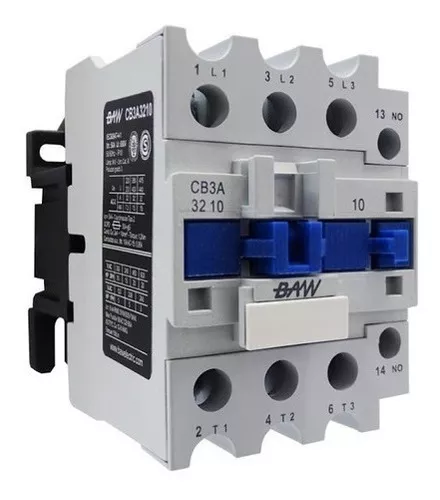

- Tripolares: Controlan tres circuitos, comúnmente utilizados en sistemas trifásicos.
